淺析工字鋼的孔型設計

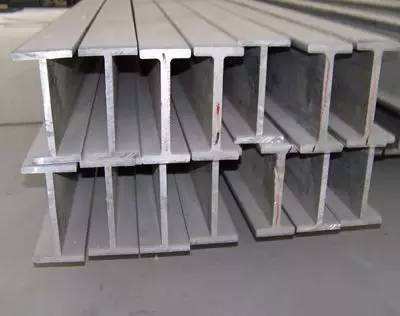

工字鋼的規格是用腰寬的厘米值來表示的，如10號工字鋼，其腰寬為10cm。工字鋼的種類有熱軋普通工字鋼、輕型工字鋼和寬平行腿工字鋼（H型鋼）。我國熱軋普通工字鋼的腰寬為100～630mm，表示為No.10～No.63，腿內側壁斜度為1：6。軋製工字鋼的孔型係統有直軋孔型係統、斜軋孔型係統和混合孔型係統。此外，工字鋼還可以采用特殊軋法。

（1）直軋孔型係統。直軋孔型係統是指工字鋼孔型的兩個開口腿同時處於軋輥軸線的同一側，腰與軋輥軸線平行的孔型係統。

其優點是軋輥軸向力小，軸向竄動小，不需工作斜麵，孔型占用輥身長度小，在輥身長度一定的條件下可多配孔型。

（2）斜軋孔型係統。這種孔型係統是指工字鋼孔型的兩個開口腿不同時處於腰部的同一側，腰與水平軸線有一夾角。

（3）混合孔型係統。根據軋機和產品的特點，為充分發揮各自係統的優點，克服缺點，往往采用混合孔型係統，即兩種以上係統的組合。如成品孔和成品前孔采用直腿斜軋孔型係統，其他孔型采用彎腿斜軋係統；或者粗軋孔采用直軋係統，較後3～4個精軋孔采用直腿斜紮孔等。

（4）特殊軋法。由於某種原因采用通常的軋製方法難以軋出要求的工字鋼時，可采用特殊軋法，充分利用不均勻變形和孔型設計的技巧。例如，當鋼坯斷麵較窄而要求軋製較寬的工字鋼時，可采用波浪式軋法；又如當坯料較寬而要求軋製較小號工字鋼時，可采用負寬展軋製等。
